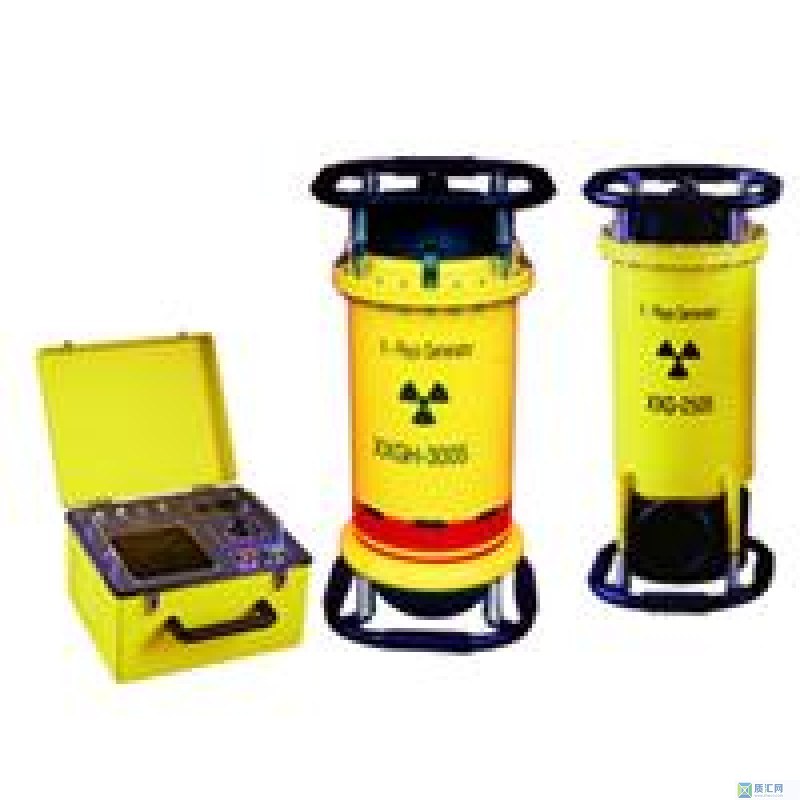

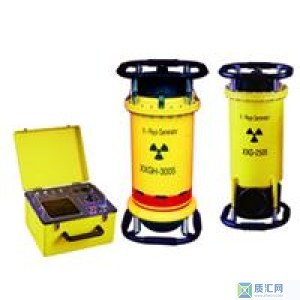

配备ZY-2000型控制器的变频气绝缘携带式X射线探伤机是公司推出的换代产品。这种新型的控制器除了具有体积小、重量轻、携带方便、操作简单、故障自检等特点外，尤其具备了抗干扰能力强，工作稳定性好，运行可靠等优点。随着这种新型探伤机的不断推广和应用，该系列探伤机一定会受到广大用户的欢迎和认可。
X射线无损探伤是利用材料厚度的不同对X射线的吸收程度产生差异，通过X射线透照摄片，从软片上显示材料、零部件及焊缝的内部缺陷。再根据缺陷的性质，大小和部位来评定材料或产品的质量。
在本系列探伤机中，X射线发生器采用SF6气体绝缘和阳极接地，电风扇强迫冷却；控制器采用了先进的微机控制系统，可控硅模块调压，主、副可控硅逆变控制及稳压、稳流等先进的电子线路，抗干扰线路。整机性能得到了显著地提高。
功能用途：
X射线探伤机适用于国防、造船、石油、化工、机械、航空航天和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆梁等材料、零部件加工焊接质量，内部缺陷以及各种轻金属、橡胶、陶瓷等加工的质量。
工作原理：
本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。
X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。
电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片微型计算机进行控制，曝光时间最长可预置为5分钟。
工作条件：
具备与所开展的X射线诊断项目相适应的场所，设施和防护性能合格，运行指标满足所开展诊断项目要求的设。
具备人民政府卫生行政部门确认的相应专业技能、熟悉防护知识，健康条件合格，并取得《放射工作人员证》的工作人员。
设有放射防护组织或专（兼）职放射防护人员，并建立工作人员及受检者防护和质量保证管理制度。

仪器特点：
体积小、重量轻、携带方便，操作简单。
发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却，安全可靠。
控制器采用宽范围硬件设计，寿命长、故障率极低。
抗干扰性强，电网在180V-250V范围内均可工作。
具有可靠延时开机功能，更适合野外作业。
自动化程度高，故障自动检索并显示。
严格按1：1工作休息，永不存在误开机现象。
采用进口线高压包，产品质量进一步提高。
操作方法及注意事项：
操作方法：
打开电源开关，数码显示“HH”控制器及X射线发生器之冷却风扇起动，X射线警示灯亮，随后蜂鸣器鸣响。约15秒钟后，数码管显示时间旋钮的设定值，蜂鸣器停叫，准备灯亮。
调节KV选择旋钮到所需要的值，旋转时间旋钮，选择所需的曝光时间。
机器使用前要进行训机操作具体过程参照下表进行：

停放时间	8小时-16小时	16小时-2.5天	2.5天-3周	3周以上
增加一个电压增量所需要的时间	0.4分	0.8分	1分	2分

电压增量值见下表：

分段机型	低千伏段（KV）每个电压增量为10KV	高千伏段（KV）每个电压增量为5KV
2005	80-150	150-200
2505	130-200	200-300
3005	150-250	250-300

按“高压开”按钮，几秒钟后高压指示灯亮，X射线发生器开始向外辐射X射线。计算机开始自动计时，数码管显示递减时间。
当数码管显示“0.0”时，曝光时间到，机器自动切断高压，蜂鸣器响，准备灯、高压灯灭，数码管开始显示倒计时时间（休息时间）。当倒计时结束后，准备灯亮，数码管显示时间旋钮设定值，
本机具有延时开机功能。
①延时开机功能设定：
机器准备灯亮后，按下高压关按钮，三秒钟后，机器便进入延时时间设定状态。延时时间从0.1-5分钟，延时时间自动向上跳动。松开高压关按钮，机器便记录下延时时间。显示窗恢复到曝光时间上。这时，再按下高压开按钮，机器便进入到开高压延时状态。蜂鸣器响，准备灯闪动，数码管小数点闪动。自动延时倒计时，延时时间到，高压自动打开。
②解除延时开机功能
关掉电源再开机，即进入不延时状态。或再次按下高压关按钮，显示00时，即松开高压关按钮，也可解除开机延时功能。
使用注意事项
A、要经常检查X射线发生器中的气压，低于0.35MPa时禁止使用。
B、应使控制器上接地端子可靠接地，以保证安全。
C、检查电缆是否接触良好，电缆插座是否清洁。
D、机器工作时间和休息时间严格按1：1比例进行，在机器休息期间不能切断电源，以保证风扇一直工作。
E、当电源电压在瞬间有较大波动时，可能使保护电路动作，此不属机器故障，可继续使用。

参数

型号	电源容量	辐射角度	最大穿透A3钢	X射线发生器尺寸	输出电压
XXG-2005Z	>2.0	360X25	26	207x270x570	80~200
XXG-2005ZL	>2.0	360X25	26	210x210x580	80~200
XXG-2505Z	>2.5	360X25	36	320x320x640	130~250
XXG-2505ZL	>2.5	360X25	36	270x270x580	130~250
XXG-3005Z	>3.0	360X25	46	340x340x720	150~300
XXG-3005ZL	>3.0	360X25	46	320x320x640	150~300
XXG-3505Z	>3.5	360X25	59	340x340x740	200~300
