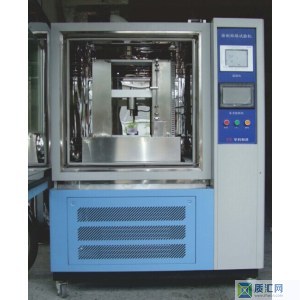

电池强制内部短路试验机(温湿度控制型)
- 销售价:
-
￥1.00
市场价:
￥1.20
- 赠送积分:
-
1
仪器耗材介绍
电池强制内部短路试验机依据日本工业标准JIS C 8714:2007设计， 模拟电池在一定环境温度条件下进行强制内部短路测试，测试箱为不锈钢材质，温度均匀性好，具有排风功能（即试验完成后排放测试废气）。
系统配置：电池强制内部短路试验机控制系统为PLC 触摸屏菜单式操作，采集数据频率可达100次/秒，同时通过PLC编程设定试验压力，压繞力保持时间，实测压力，电池电压，电池温度，压降速度等。
标准配置：
传感器1只；标准施压装置一套，标准压头工装一套。
基本配件清单：传 感 器 -------------美国AMCELLS
动力马达 -------------日本松下马达
参数
4.1挤压工作台材质： 铝合金板或不锈钢板，耐腐蚀；
压头尺寸：10*10*5mm 或10*10*2mm ， 电池强制短路夹具；
压头材质：丁腈橡胶（NBR,边10mm、厚2mm），丙烯基（acryl,边5mm，厚2mm）各一块
4.2容量 ： 0-1000N， 分辨率：1N；
4.3单位转换： kg, lb，N；
4.4测试行程： 0-100 mm（不含夹具）；
4.5行程准确度：±0.05 mm；
4.6测试速度： 0.1mm/S ，即6 mm/min (0~20 mm/min 内可调)；
4.7荷重分解度： 1/10，000；
4.8荷重精度： 小于±0.5%；
4.9 挤压动作： 自上而下进行施压；
施压步骤:以0.1mm/S的速度，使用标准加压工装，对单电池放置有小镍片的部位施加压力，同时利用电压采集系统监测电池输出端电压的变化（电压采集频率为100次/秒）当观测到有大于50mV的电压降时，或者当施加的压力达到要求（圆柱形电池800N , 方形电池400N）时，即停止降低加压工装并保持30s , 然后撤除压力；
4.10电压监测数据采样频率：100次/秒；
4.11传动系统： 伺服步进马达(日本松下)配合滚珠丝杆及直线导轨；
控制系统：采用PLC 触摸屏控制器，可实现压力，电池电压，电池温等参数的控制；
4.12高低温测试箱温度范围： 0 ~ 100℃；
4.13温度显示精度： ±0.5℃， 温控器：国产单点式温控器；
4.14温度均匀度： ±2℃；
4.15测试箱内箱尺寸： 40*50*50 CM；
升温时间： 每分钟3℃（非线性空载）；
降温时间： 每分钟1℃（非线性空载；
内箱材质： 不锈钢板；
外箱材质： 不锈钢雾面线条处理；
保温材质： 玻璃棉；
加热器: 鳍片式散热管形不锈钢电热器；
送风循环系统: 对流式送风循环系统；
保温材质： 高效压缩玻璃棉；
保温装置： 无熔丝开关、超温保护开关、保险丝、正面开钢化玻璃观察窗、装防爆锁；
安全装置： 第一次超温报警，MCCB 过载保护等；
排气烟道： 叶片式设计可调出风量；
控制形成： 时间到达后切断发热电源，蜂鸣提示；
电 源： 1∮，220V/50HZ；
机台重量： 约150KG；
